TR Automation

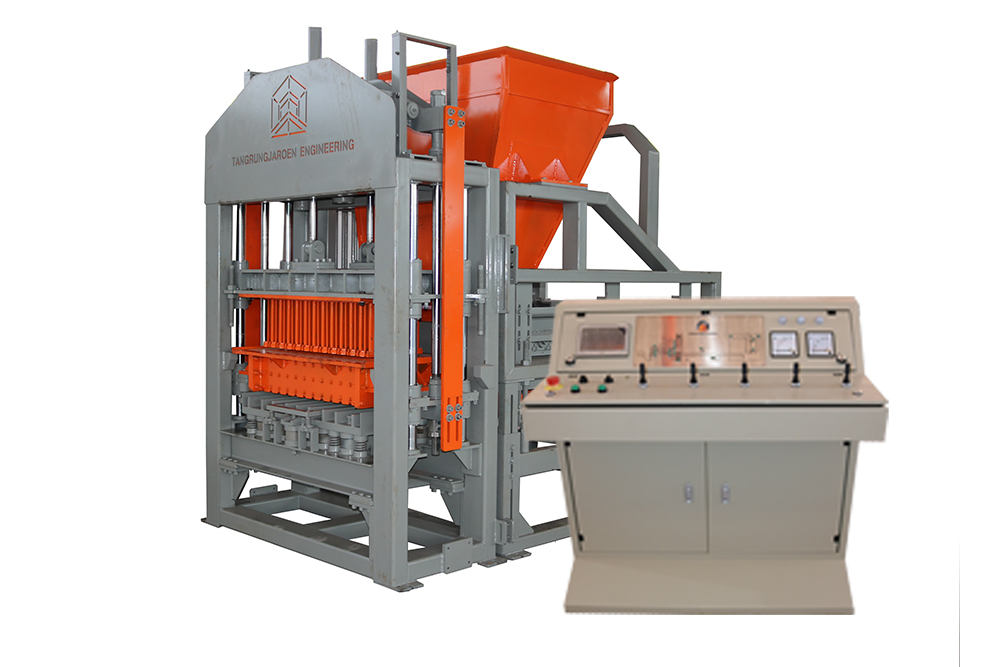

Model : TR Automation.
ตอบโจทย์การผลิตระดับสูงด้านคุณภาพ ประหยัดต้นทุนแรงงาน ทั้งระบบกึ่งอัตโนมัติและระบบอัตโนมัติทั้งระบบควบคุมการทำงานด้วย PLC (Programmable Logic Control) ผสานกับระบบหน้าจอสัมผัส (Touch Screen) กำหนดฟังก์ชั่นการตั้งค่าการทำงานของเครื่อง (Parameter Design) ได้ตามความเหมาะสม ใช้งานง่ายรองรับการใช้งานได้หลากหลายทั้งการผลิตแบบรอบเดียว เช่น ผลิตอิฐบล็อกขนาด 6.5×19×39 ซม.ครั้งละ 12 ก้อน สามารถผลิตอิฐได้ทั้งอิฐหัวตันและหัวทะลุ การทำงานแบบสองรอบการผลิต เช่น อิฐทางเท้า อิฐตัวหนอน บล็อกปลูกหญ้า ที่มีรอบการผลิตเพิ่มเข้ามาคือกระบวนการทับหน้าผลิตภัณฑ์ด้วยสีผสมทรายละเอียด
แบบผังวางเครื่อง TR Semi Auto.
1.ชุดผสมและชั่งตวงวัตถุดิบ
1.1.ไซโลพักหิน ทราย1.2.สายพานลำเลียงหิน ทรายเข้าชุดชั่งตวง
1.3.ไซโลปูนผง(ส่วนของลูกค้าเตรียม)
1.4.สกรูลำเลียงซีเมนต์(สั่งเพิ่ม)
1.5.ถังน้ำและปั๊มน้ำ
1.6.ปั๊มลม
1.7.ยุ้งชั่งตวงวัตถุดิบ
1.8.โม่ผสมวัตถุดิบ
1.9.สายพานลำเลียงวัตถุดิบ
2.ชุดหัวเครื่องผลิตอิฐ
2.1.หัวเครื่องผลิตอิฐบล็อก2.2.คอนเวย์เยอร์บล็อกออกจากหัวเครื่องพร้อมแปรงปัด
2.3.ชุดยกอิฐเปียกออกจากคอนเวย์เยอร์
2.4.ปั๊มไฮดรอลิคความจุ 450 ลิตร
2.5.ตู้คอนโทรลเครื่องระบบ PLC
2.6.ชุดอัดทับหน้าอิฐปูทางเท้า (สั่งเพิ่ม)
2.7.โม่ผสมสีอัดทับหน้าอิฐปูทางเท้า (สั่งเพิ่ม)
แบบผังวางเครื่อง TR Fully Auto.
1.ชุดผสมและชั่งตวงวัตถุดิบ
1.1.ไซโลพักหิน ทราย1.2.สายพานลำเลียงหิน ทรายเข้าชุดชั่งตวง
1.3.ไซโลปูนผง(ส่วนของลูกค้าเตรียม)
1.4.สกรูลำเลียงซีเมนต์(สั่งเพิ่ม)
1.5.ถังน้ำและปั๊มน้ำ
1.6.ปั๊มลม
1.7.ยุ้งชั่งตวงวัตถุดิบ
1.8.โม่ผสมวัตถุดิบ
1.9.สายพานลำเลียงวัตถุดิบ
2.ชุดหัวเครื่องผลิตอิฐ
2.1.หัวเครื่องผลิตอิฐบล็อก
2.2.คอนเวย์เยอร์บล็อกออกจากหัวเครื่องพร้อมแปรงปัด
2.3.ปั๊มไฮดรอลิคความจุ 450 ลิตร
2.4.ตู้คอนโทรลหัวเครื่อง
2.5.ชุดยกอิฐเปียกออกจากคอนเวย์เยอร์ขึ้นชั้นตากอิฐ
2.6.ชุดรางเลื่อนชั้นตากอิฐ
2.7.ชุดยกอิฐแห้งลงจากชั้นตากอิฐเข้าคอนเวย์เยอร์
2.8.ชุดรางคอนเวย์เยอร์ลำเลียงอิฐแห้งเก็บ
2.2.คอนเวย์เยอร์บล็อกออกจากหัวเครื่องพร้อมแปรงปัด
2.3.ปั๊มไฮดรอลิคความจุ 450 ลิตร
2.4.ตู้คอนโทรลหัวเครื่อง
2.5.ชุดยกอิฐเปียกออกจากคอนเวย์เยอร์ขึ้นชั้นตากอิฐ
2.6.ชุดรางเลื่อนชั้นตากอิฐ
2.7.ชุดยกอิฐแห้งลงจากชั้นตากอิฐเข้าคอนเวย์เยอร์
2.8.ชุดรางคอนเวย์เยอร์ลำเลียงอิฐแห้งเก็บ
2.9.ชุดผลักอิฐแห้งเข้าโต๊ะเรียงอิฐแบบหมุน
2.10.ชุดพลิกกลับแผ่น
2.11.ชุดป้อนแผ่นกลับเข้าหัวเครื่อง
2.12.ชุดถาดหมุนจัดเรียงอิฐ
2.13.ชุดหนีบคีบยกอิฐใส่พาเลทบรรจุ
2.14.ชุดเลื่อนพาเลทอิฐออก
2.15.ชุดพันฟิล์มยืดม้วนพาเลทอิฐ
2.10.ชุดพลิกกลับแผ่น
2.11.ชุดป้อนแผ่นกลับเข้าหัวเครื่อง
2.12.ชุดถาดหมุนจัดเรียงอิฐ
2.13.ชุดหนีบคีบยกอิฐใส่พาเลทบรรจุ
2.14.ชุดเลื่อนพาเลทอิฐออก
2.15.ชุดพันฟิล์มยืดม้วนพาเลทอิฐ
กำลังการผลิตเครื่อง TR Automation.
| ขนาด (ซม.) | รูปภาพ | จำนวนก้อน/แม่พิมพ์ | จำนวนก้อน/ชั่วโมง | จำนวนก้อน/วัน |
|---|---|---|---|---|
| 6.5×19×39 |  |
12 | 1,720 | 13,800 |
| 7×19×39 | |
11 | 1,580 | 12,600 |
| 9×19×39 | |
9 | 1,290 | 10,300 |
| 14×19×39 |  |
6 | 860 | 6,912 |
| 22.5×11.5×6 |  |
12 | 1,720 | 13,800 |
| 20×20×6 |  |
8 | 1,140 | 9,120 |
| 19.8×16.3×6 |  |
12 | 1,720 | 13,800 |
| 40×25×8 |  |
3 | 420 | 3,360 |
| 40×40×6 |  |
2 | 280 | 2,300 |
ข้อมูลเทคนิคเครื่อง TR Automation.
| ขนาดชุดหัวเครื่อง | 400×180×280 ซม. |
| น้ำหนักชุดหัวเครื่อง | 5.5 ตัน |
| ขนาดแม่พิมพ์ | 100.6×60 ซม. |
| กำลังไฟฟ้า | 29.85 kw. |
| ขนาดพาเลทรองอิฐ | 101×55×2.5 ซม. |
| รอบการผลิต | 15-25 วินาที |
